产品简介
电缆识别在电缆施工及维护工作中具有重要意义。在电力电缆开锯、修复、改迁、分接等环节中被广泛应用。目前市场上既有针对带电电缆识别的仪器，也有针对停电电缆识别的仪器，但是在具体使用中，实际电缆现场带电电缆和停电电缆是互相放置叠压在一起，常规仪器所使用的卡钳一般无法卡接，导致很难进行识别，这种情况可采用听诊器模式进行检测。另外大多识别接收仪器使用指针表头来指示，现场容易因震动失效。而且现有设备大多要求现场提供220V电源，用户使用时不方便。
基于此，奇力达利用现代电子技术研制了QLD-S50智能电缆识别仪。对带电电缆和不带电缆均可识别，并且有硬质卡钳、柔性卡钳、听诊器三种识别模式；采用彩色液晶显示屏，发射机和接收机内置充电锂电池，可以解决以上所述工作中遇到的问题。
QLD-S50智能电缆识别仪可以对各种（高压、低压、单芯、多芯）电缆进行（带电、停电）识别工作。具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能控制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触，很大程度上保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行带电识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。
性能优势

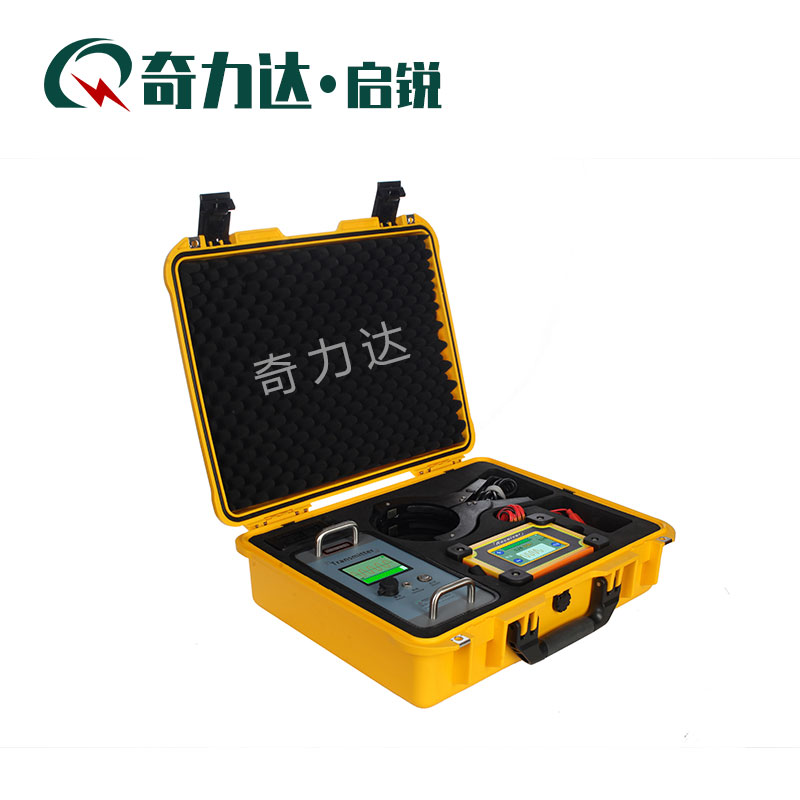

★采用手提绝缘防水工程塑料箱，更加适合运输及野外环境。

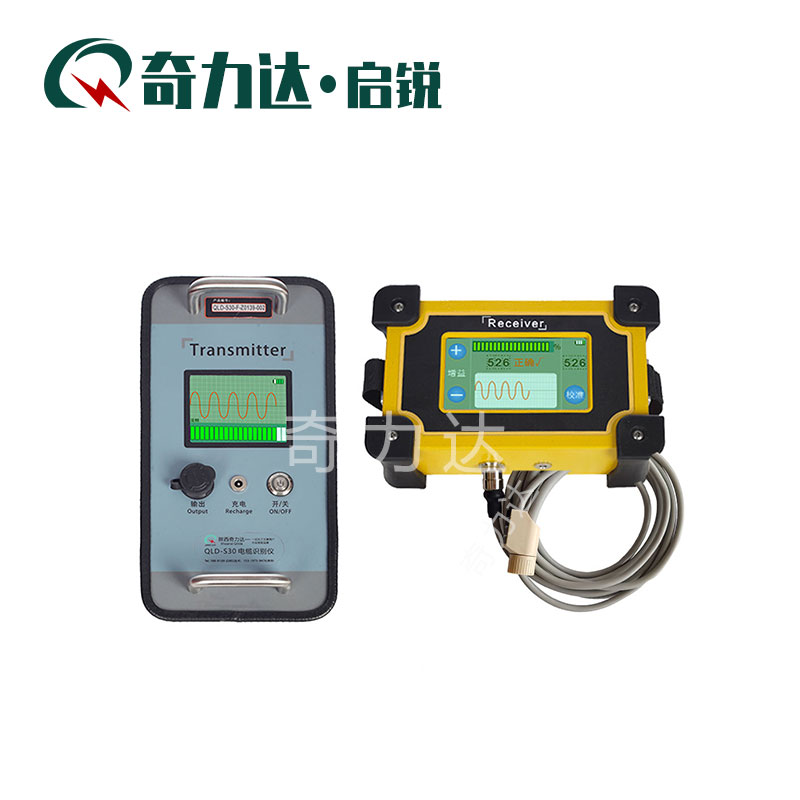

★LED彩色液晶屏显示：接收机和发射机均为彩色液晶显示屏幕，故障判断简单直观，“目标电缆 （正确）√”或“无信号（错误）x”，显示结果清晰明了。户外可视，阳光、黑暗环境下均可使用。
★降低技术人员使用门槛：操作简单安全，结果值观，无需任何经验，大大降低了对使用人员的技术要求。
★一机多用：即可以识别带电电缆，也可以识别停电电缆。
★带电电缆识别：带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。
★不带电电缆识别：对于停电电缆,既可以不拆线采用识别发射耦合钳施加信号，也可以拆掉电缆始端头和终端头,使用配制的直连发射线直接施加信号进行识别。
★准确度高：频率、相位、电流三锁定，采用相位频域数字滤波技术和数字信号处理技术，结果准确，安全可靠。双重复合频率，双重识别，双重锁定，识别稳定、加倍准确。
★测试距离大：300A的脉冲电流输出、800V的脉冲电压输出，测试距离进一步提升。

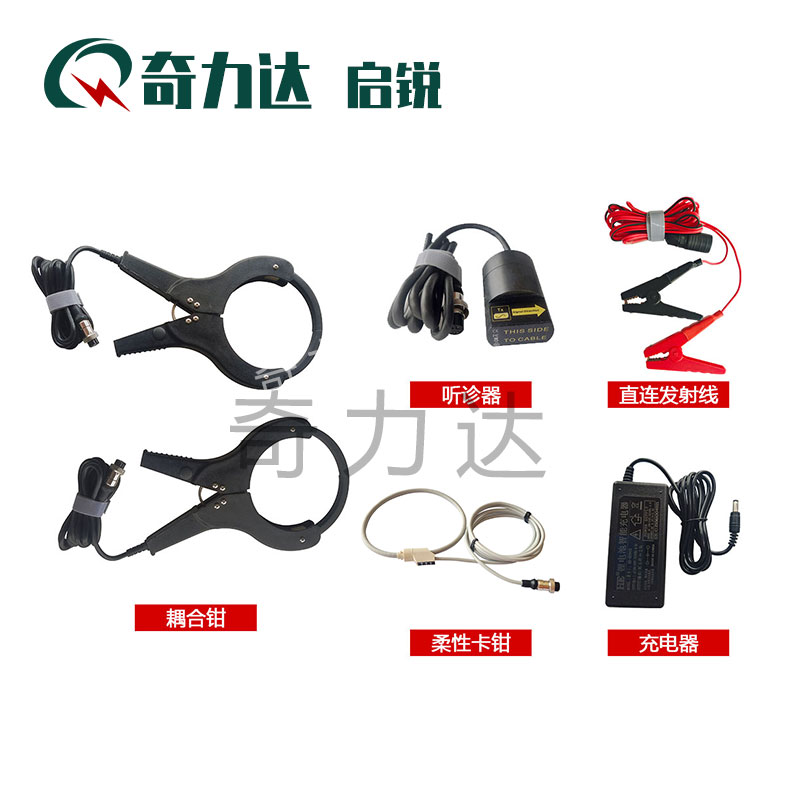

★硬质卡钳：发射机和接收机超大内径耦合钳，无需停电即可完成电缆识别，接收信号强度高。
★柔性卡钳：现场多条电缆叠压，使硬质卡钳无法卡接，可使用柔性线圈，满足不同测试现场。
★听诊器：创新的听诊器采用脉冲电流法可实现360度识别，无需像卡钳法一样需要把电缆全部卡住，可作为卡钳法的补充。
★内置锂电池：整套仪器中发射机和接收机使用内置大容量锂电池组供电，可充电循环使用，解决现场无动力电源及充电电池不易维护失效的情况。
★体积小、重量轻、便于携带。
技术参数
发射机
|
显示界面
|
3.5寸彩色液晶显示
|
|
输出模式
|
直连输出、卡钳耦合、地线注入
|
|
探测长度
|
直连电缆时，测试长度可达15KM。耦合电缆时，一次耦合可测3Km，多次耦合无限远
|
|
输出功率
|
10W，8档可调，全自动实时阻抗匹配
|
|
直连输出电压
|
800V，过载和短路保护。
|
|
脉冲电压
|
800V
|
|
脉冲电流
|
300A（与接地回路电阻值有关）
|
|
脉冲频率
|
4S/次
|
|
供电方式
|
内置可充电锂电池
|
|
工作时长
|
>4h
|
|
工作环境温度
|
温度:-20℃~70℃，湿度5-90％RH，海拔<4500m
|
|
外形尺寸
|
270x140x85mm
|
|
重量
|
<3kg（2.05kg）
|
接收机
|
显示方式
|
4.3寸高亮OLED彩色显示器，分辨率为480*272
|
|
操作方式
|
触屏按键、真人语音提示
|
|
音量限制
|
84dB音量限制,具有闭音功能
|
|
增益
|
31档（-3d B到+120d B）
|
|
脉冲频率
|
4S/次
|
|
识别方式
|
信号幅度、相位等判据识别
|
|
供电方式
|
内置可充电锂电池
|
|
工作时间
|
>7h
|
|
使用条件
|
温度:-20℃~70℃，湿度5-90％RH，海拔<4500m
|
|
外形尺寸
|
180x115x60mm
|
|
重量
|
<1kg（0.97kg）
|
