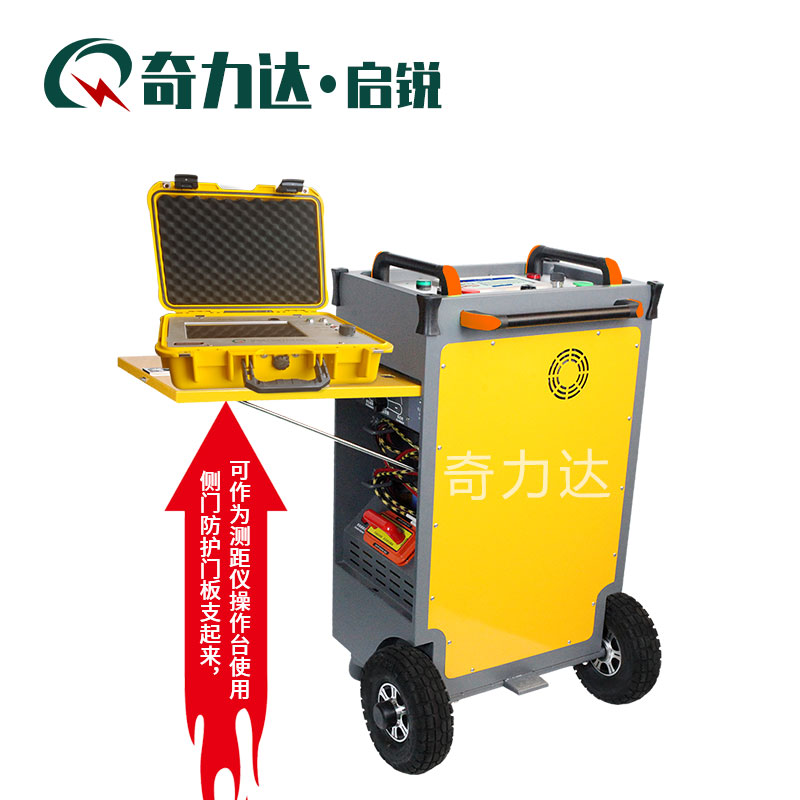

QLD-402手推车一体化电缆故障定位系统
admin 发布于:2016-09-06 15:18:33 浏览:5237【次】

产品简介

      在电缆安全运维中,一旦电缆发生故障,为降低因停电导致的经济损失,需要能够快速准确的定位电缆故障。在定位电缆故障的过程中,高压发生设备是必不可少的测试装备,传统的高压发生设备由多套分体式设备组合而成,接线数量达到10余条,体积大、重量高、测试空间要求也很大,狭小的空间无法操作使用;高压外露,人身安全无保障。针对这些测试难题,我公司研发生产了一款一体化高压发生装置——QLD-402手推车一体化电缆故障定位系统,不仅解决了以上测试难题,还增加了多种测试方法,同时支持多档电容根据测试环境进行匹配切换,保证设备输出能量大,使测试快速准确。
      QLD-402手推车一体化电缆故障定位系统是一款集成多档直流高压发生器、多档高压电容、高压放电装置、安全放电装置、弧反射自动测距系统、大容量锂电池的手推车式高压装置。它能够产生直流高压,对故障电缆进行直流耐压测试或者烧穿测试;还可以产生冲击电压,使电缆故障点击穿放电,配合电缆故障测距仪和故障定位仪测试电缆的故障距离和故障点准确定位。接线简单、操作安全方便,相对于同类型设备体积小、重量轻,适合户外移动作业。


性能优势

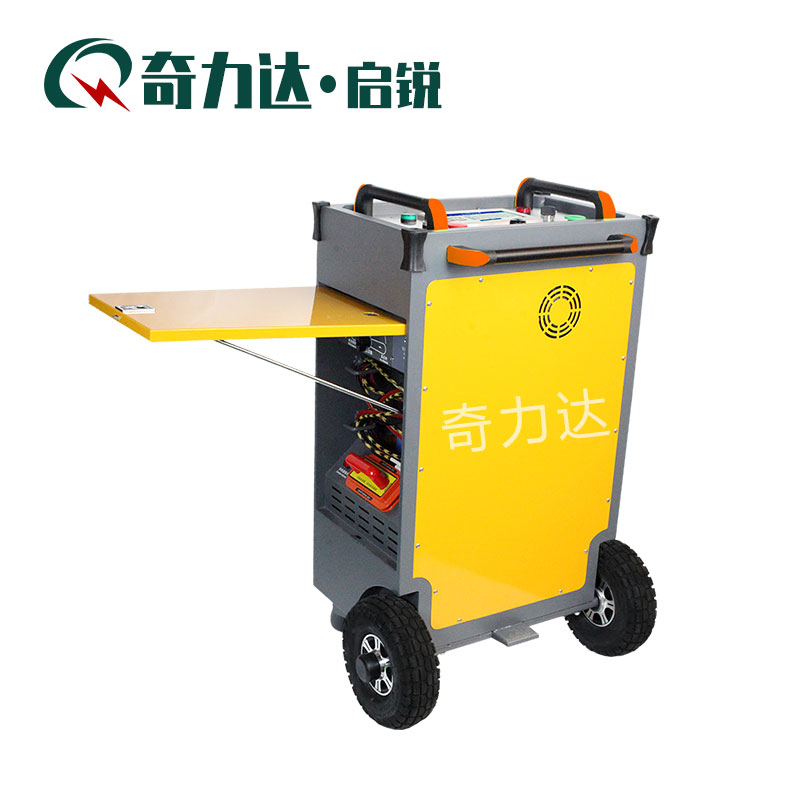

★手推车式结构:现场无需接线,操作简单;独特的橡胶减震脚轮,适应复杂地形,移动方便,适合户外移动作业。
★操作安全,接线简单:输出电压分档可调,高压输出直接接至故障电缆,操作安全,接线简单。
★LED彩色液晶屏显示:采用7寸彩色电容触摸屏,显示仪器的工作状态、电压高低、放电电流及放电频次,预置电压、自动升压、停机自动放完残余电量。大屏液晶罗盘显示,更加直观的表现出放电电压及电流值。
★一体化组合:集成多档直流高压发生器、多档高压电容、高压放电装置、安全放电装置、弧反射自动测距系统、大容量锂电池。
★自动安全放电:仪器自带安全放电机构,测试完成高压自动安全放电,同时可监测放电过程,避免用户直接手动操作高压而带来的潜在危险,安全放心。
★电容档位可选三种配置:一档: 32kV/4uF;两档切换:32kV/4uF和16kV/16uF;三档切换:32kV/4uF、16kV/16uF、8kV/64uF
★三种模式:直流、单次、周期三种模式,周期放电时间及放电频率主动可控,放电周期可以设置。支持连续高压冲击放电,放电电压不受球间隙距离约束。
★可烧穿,可做电缆耐压试验。
★具有恒流输出功能:可为QLD-D25数字定位电桥提供恒流源。
★静音放电:无接触器机械噪音,近端故障定位不受影响。
★内置锂电池:内置锂电池,解决户外操作,现场无供电电源的难题。
★安全保障:具有接地保护功能,保护地接触不稳定时,装置高压无法启动,保护设备及人员安全。
★急停按钮:高压输出线采用带有屏蔽层特质线缆,耐压高达60KV,并且带有“急停”开关,进一步提高了操作的安全性。
★过流保护功能:防止烧坏本设备及对电网造成过流冲击,同时保障操作人员的安全。


技术参数


显示方式

7英寸彩屏电容触摸屏

放电方式

直流、单次、周期

输出方式

耐压烧穿(恒流输出)、冲击放电、弧反射

输出电压

032 kV016 kV08 kV三档可调

输出容量

   4uF:输出电压为0~32 kV
   16uF:输出电压为0~16 kV

   64uF:输出电压为0 8 kV

输出冲击能量

2048J,定点时故障点声音清晰洪亮

放电周期

415s连续可调(默认6S

供电电源

220V交流电源及内置可充电锂电源

工作环境温度

范围-20℃~+70℃,相对湿度:RH85%25℃)

外形尺寸

530mm X 340mm X 980mm

 重量

不大于50Kg
