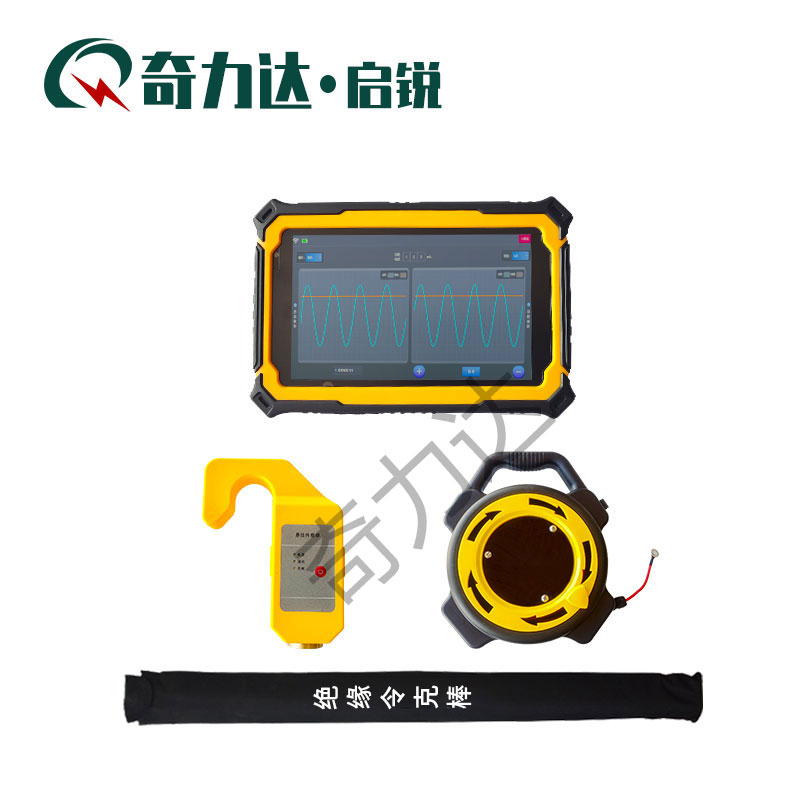

QLD-JK10配网单相接地查找仪
admin 发布于:2016-07-04 18:38:42 浏览:6174【次】

产品介绍

QLD-JK10只能在线路发生故障停运后进行故障定位,由发射机向故障线路施加高压将故障复现,超低频电流由发射机流向故障点,经过渡电阻进入大地并流回发射机;在线路沿线,将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器,其磁路无需闭合,在很大程度上方便了挂、取操作。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段(长线路采用二分之一法分段,分支线路优先测试分支点),再准确定点,从而快速确定故障位置。

QLD-JK10适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型;超低频信号能避免系统电容影响,低阻到高阻故障均能适应;线路是否有分支,无论是架空线分支还是电缆分支,线路上是否挂接变压器对设备均无影响。

QLD-JK10在使用过程中需要首先连接发射机,在定位过程中需要爬杆挂接传感器,故而使用稍为复杂,但定位测试的限制条件很少,定位精度和故障确认度很高。QLD-JK10可以在线路发生接地故障后,更好的解决巡视目测未能发现的疑难故障。


性能优势

多种发射模式:直流、交流

适用测试范围广:发射机电压高、功率大,电流稳定,可测架空线路高阻、低阻、闪络、接地、混线等故障。

解决高阻故障测试难题超低频信号克服系统分布电容影响,可进行高阻故障定位

★高灵敏开口传感器,无需闭合,方便线路挂接

悬挂传感器:传感器和接收机之间wifi无线通信,安全可靠

结果直观:接收端数值/波形显示,判据明确直观

安卓App安卓系统手机或pad都可安装App,对悬挂传感器信号接收不受影响。

★便携式防震机箱,易于携带和使用。


技术参数

用途

6-35kV架空线路小电流接地故障查找定位

发射模式

直流、交流

接收模式

50Hz

使用场景

线路发生接地故障后停运

定位精度

0.1m

发射机直流输出特性

1Hz0~8kV0~100mA1000W(max)

发射机交流输出特性

20Hz0~8kV0~100mA1000W(max)

可测线路长度

≥100km

传感器与接收机的无线通讯距离

>100m

尺寸/重量/电源

发射机

417×234×318mm16kg,可充电锂电池

传感器

180×100×35mm0.45kg,可充电锂电池

数据终端

205×100×35mm0.45kg,可充电锂电池
