测试时间

2015-8-16

测试地点

湖北十堰房县电视局

现场情况

城市规划电缆244米全长380V低压地埋电缆损坏，液晶屏断电

测试所用机型

QLD-090智能电缆故障测试仪、QLD-D10电缆故障定位仪、QLD-G30电缆故障测试一体化高压电源

被测电缆类型

交联电缆

电缆电压等级

380V

故障点埋设方式及深度

直埋0.5米

被测电缆长度

244米

故障距离

155米

故障点损坏原因

铺设电缆时有划伤，相间短路。

测试过程简述

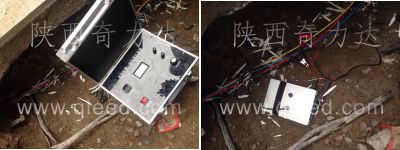

    首先用绝缘表对电缆各相打耐压，发现黄绿两相间阻值10K，另外两相均为500M左右，用QLD-090 电缆故障测试仪配合笔记本电脑测试全长为244米；QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，测出故障距离为155米左右。

    用QLD-D10电缆路径探测仪在电缆一端发射路径信号，用QLD-D10电缆路径仪确定电缆的走向。

    用QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，用QLD-D10电缆故障定位仪确定故障点准确位置， 首先沿前面找到的路径走到约100米左右的位置开始测量，通过定位仪的准确定位，最终发现故障就在继续往前走50米左右的路边，通过工人挖掘，确定故障点的确在此处，由此处剪断用绝缘表分别对两段电缆测绝缘，发现绝缘良好，即说明并没有其他故障点。
