高速公路电缆故障,我公司测试定位故障,帮助高速公路顺利解决问题!
admin 发布于:2016-01-23 14:52:36 浏览:2130【次】



测试时间20151230

测试地点太阳高速岔口收费站

现场情况岔口收费站一条公里长低压线路停电,上带包括情报板在内的4个设备,线路始于UPS室,横穿高速公路收费岗亭在马路对面沿路边铺设。

所用机型QLD-M30一体化高压发生器

            QLD-201电缆故障测试仪

            QLD-D10电缆故障定位仪

电缆类型3X50 PVC低压带铠电缆

电缆电压等级380V

埋设方式及深度直埋,30厘米

电缆全长1075

故障距离多处

故障点损坏原因接头故障

测试过程简述首先在第一个分支处将电缆分支断开。电缆总长度大约1075米。用绝缘表测试各相阻值均为0。用万用表测试均为100K左右。用低压脉冲测试黄相在100米处断线。通过QLD-D10电缆故障定位仪的路径查找断点位于收费岗亭的检查井处。在检查井处用QLD-M30一体化高压发生器+QLD-201电缆故障测试仪进行高压冲闪测试,在10KV电压等级下测试故障距离为168米,用QLD-D10电缆故障定位仪在大约168米出检测到一个故障点;再次用QLD-M30一体化高压电源+QLD-201电缆故障测试仪进行高压冲闪测试第二个故障点位于549米处。用QLD-D10电缆故障定位仪549米处附近测到一个故障点。最终两个故障点成功排除。

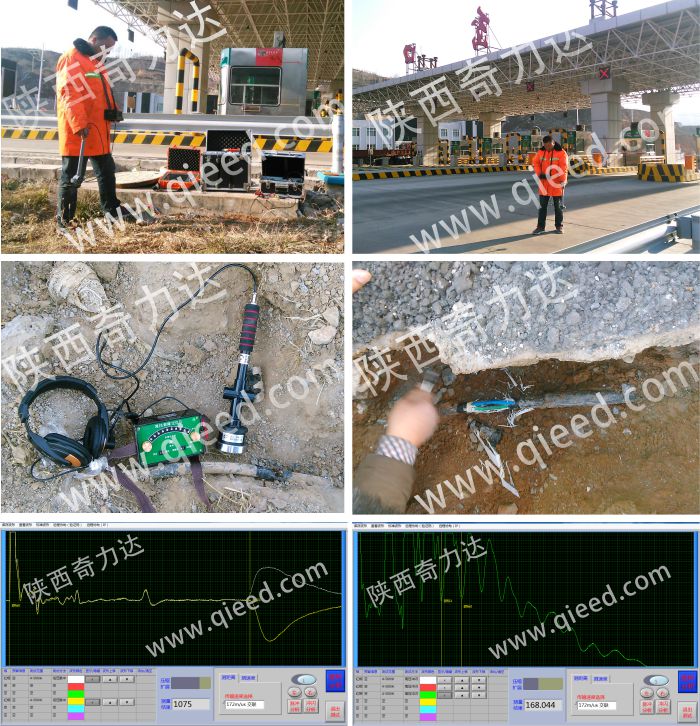

              用低压脉冲测试电缆全长为1075m                                 故障点精确定位后位于护栏柱的正下方
