山西运城扬水灌溉工程
admin 发布于:2016-5-25 15:24:59 浏览:938【次】

    设备厂商:陕西奇力达电子科技有限公司

    测试单位:陕西奇力达电子科技有限公司

    测试时间:2016324

    测试地点:山西运城

所用设备:QLD-G30电缆故障一体化高压电源

          QLD-D10电缆故障定点路径仪

          QLD-201电缆故障测试主机

    电缆等级:6KV

电缆全长:1080

故障距离:480

    故障原因:故障现象为三相中一相对铠装绝缘近似为0

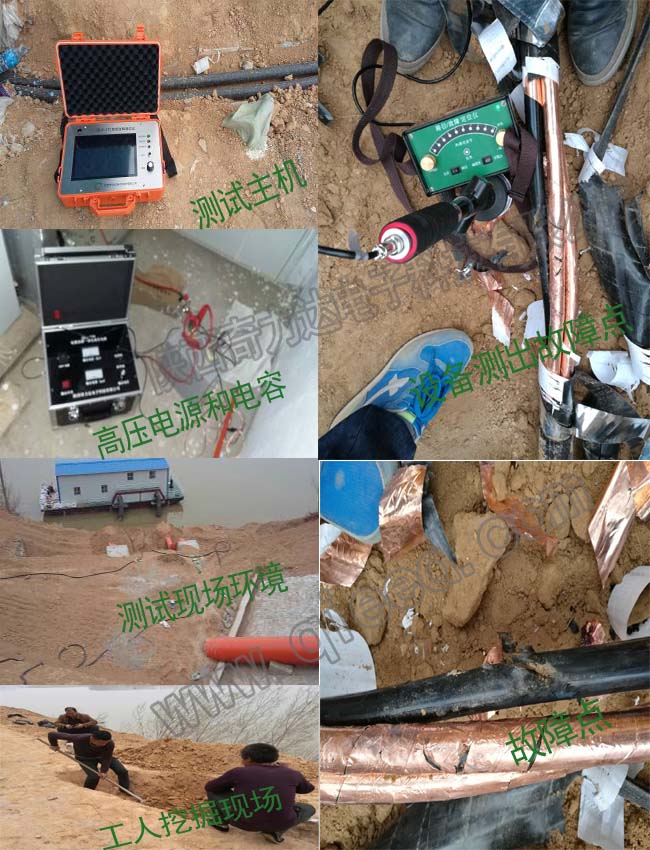

过程简述:此工程为养水灌溉工程,首先我们升压测绝缘,发现电压根本升不上去,可以判断电缆并不是高阻故障,然后我们在配合高压电源、电容和放电球隙对故障电缆进行放电,并且用QLD-201测试主机和取样盒使用高压冲闪法来测试。

然后我们将路径信号发生器夹在铠装和大地之间,用QLD-D10故障定点仪配合探棒去查询路径。现场工人帮我们在记号,我们测试人员沿电缆路径大概走出600米左右,可以肯定我们已经路过故障点。再次回到配电室继续升压放电,然后在步测为450米左右的距离开始用QLD-D10定点仪侦听,经过10几分钟的测试,我们确定了故障点的具体位置在480米左右。经过工人两个小时的挖掘,我们发现故障的真正原因,是因为电缆受损后并没有妥善处理,只是用普通胶带简单包扎造成该故障。
