陕西榆林吴堡县电缆故障测试现场
admin 发布于:2016-10-17 11:30:07 浏览:753【次】



设备生产厂商

陕西奇力达电子科技有限公司

测试单位

陕西奇力达电子科技有限公司

测试时间

2016427

测试地点

陕西榆林吴堡县火车站

现场情况

用摇表测绝缘,发现有两相芯线电阻几乎为零,如果只给两相供电,那么第三相用电笔测量也带电了,所以可以断定为相间故障。

所用机型

QLD-090电缆故障测测试仪,QLD-G30一体化电缆故障测试高压电源。

电缆类型

PVC电缆

电缆电压等级

380V

埋设方式及深度

直埋、深度:1m

电缆全长

820m

故障距离

130m处。

故障点损坏原因

修整道路时挖掘机损伤,但是他们处理不够,只是用普通胶带包扎,电缆芯线并没有断,只是外皮破损

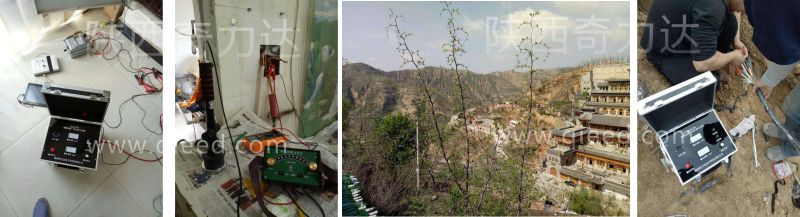

测试过程简述

此电缆为吴堡县火车站用水电缆,因为全站供水仅此一条,所以比较着急,380V低压电缆,电缆全长820米,当天到达现场之后,我们用摇表测绝缘,发现有两相芯线电阻几乎为零,这是现场电工师傅说,如果只给两相供电,那么第三相用电笔测量也带电了,所以可以断定为相间故障。首先我们用QLD-090电缆故障测距仪,配合测试主机显示电缆全长820米,然后用QLD-G30一体化电缆故障高压电源,配合测试主机所得故障距离为130米。至此测试距离测试完毕,然后用QLD-L10电缆故障测试仪,给电缆加上路径信号,然后用接收机去查询路径,我一边测量工人师傅一边用粉笔再地下画出具体路径。最后升压放电,然后用QLD-D10电缆故障定位仪到故障范围内去侦听,不到5分钟便将故障点的具体位置确定出来,在二十分钟的挖掘之下,发现电缆大面积受损,具体应该为当时修整道路是挖掘机损伤。处理完毕后,上电抽水恢复正常。
